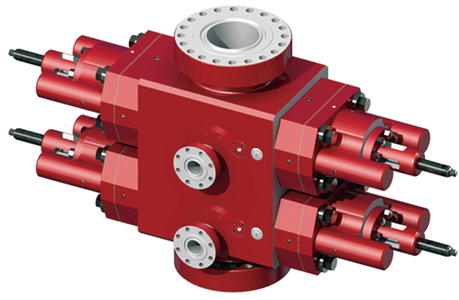

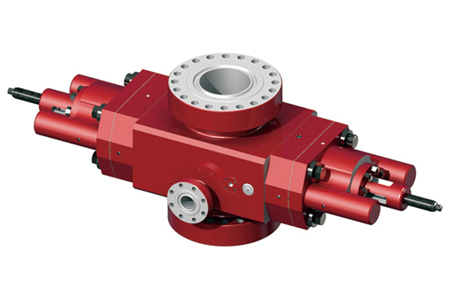

Плашечный превентор, в зависимости от условий эксплуатации, подразделяется на следующие типы: одноплашечный, двухплашечный и трехплашечный. На которых соответственно установлены одна, две или три пары плашек. По типу привода плашечный превентор делится на гидравлический и ручной. Превентор плашечный дополнительно делится по типу фиксации закрытого положения привода плашки на превентора с гидравлической и ручной фиксацией. По виду присоединения привода плашек к корпусу, плашечный превентор делится на превентор с откидными приводами плашек на шарнирном кронштейне, и на превентор с их прямой установкой. В первом случае, устанавливается плашка прямоугольной формы; во втором случае, с прямой установкой привода плашки, применяется плашка эллиптической (овальной) формы.
Конструктивные особенности:
• кованый корпус
• смена плашек механизирована (крышки открываются с помощью гидравлики)
• давление в скважине создает дополнительное уплотнение при закрытии плашек
• оригинальная конструкция малогабаритной плашки (состоит из цельного корпуса и уплотнителей)
• простота конструкции обеспечивает легкую замену всех уплотнений и основных деталей.
• Возможно изготовление в коррозионностойком исполнении (к сероводороду). По требованию заказчика может изготавливаться, в соответствии с техническими требованиями ГОСТ 13862-90 или API 16A
• Возможно изготовление превентора уменьшенной высоты, за счет применения бесфланцевого исполнения корпуса под ввертные шпильки (исполнения 2-М)
• возможно изготовление с боковыми отводами и без них
• возможен встроенный паровой и масляный обогрев
• закрытие плашек может осуществляться и с помощью гидравлики и вручную, при отсутствии управляющего давления
• дополнительно предусматривается поставка комплекта сменных частей и инструмента
Условный проход
Рабочее давление
Объем масла, л
Длина, мм (L)
Ширина (W)
Высота H1
Высота H2
Вес
FZ (ППГ1)
Вес 2FZ(ППГ2)
мм
дюйм
МПа
PSI
закрыто
открыто
мм
мм
мм
мм
кг
кг
180
7 1/16"
21
3000
4.9
4.9
2781
514
611
1041
1247
2585
180
7 1/16"
35
5000
4.9
4.9
2781
514
699
1122
1338
2699
180
7 1/16"
70
10000
4.9
4.9
2781
524
776
1235
1701
3311
180
7 1/16"
105
15000
4.9
4.9
2781
524
808
1267
1814
3493
280
11"
21
3000
13.2
12.9
3731
638
738
1251
2654
5352
280
11"
35
5000
13.2
12.9
3731
638
872
1384
2790
5534
280
11"
70
10000
13.2
12.9
3731
654
906
1419
3198
6123
280
11"
105
15000
22.0
21.6
4453
813
1138
1772
5148
9979
350
13 5/8"
21
3000
22.0
20.8
4356
743
795
1356
3765
8074
350
13 5/8"
35
5000
22.0
20.8
4356
743
859
1419
4014
8391
350
13 5/8"
70
10000
22.0
20.8
4388
768
1059
1692
5375
10614
350
13 5/8"
105
15000
40.1
39.4
5445
1003
1364
2076
12360
24494
425
16 3/4"
21
3000
40.1
37.1
5134
908
1018
1673
7257
15331
425
16 3/4"
35
5000
40.1
37.1
5196
908
1094
1673
7303
15513
425
16-3/4"
70
10000
47.3
43.9
5547
1003
1262
1975
12338
25038
480
18-3/4"
70
10000
87.4
80.6
6150
1080
1422
2213
14969
32795
530
20 3/4"
21
3000
33.0
30.7
5761
1004
1030
1680
7394
15059
540
21-1/4"
14
2000
34.1
33.0
5761
1004
945
1594
7212
14787
540
21-1/4"
35
5000
113.6
103.3
6280
1080
1294
2092
16329
34201
540
21-1/4"
70
10000
101.8
92.7
6360
1200
1676
2542
18824
38555
